Prístupové panely sadrokartónu: typy, veľkosti, inštalácia a bežné chyby

Sadrokartónové prístupové panely sú zapustené dvere inštalované v sadrokartónových stenách alebo stropoch, aby poskytli skrytý prístup k údržbe vodovodných ventilov, elektrických rozvodných skríň a ovládačov HVAC. Určenie nesprávneho panelu pre substrát alebo prostredie je najčastejšou príčinou prepracovania komerčných zariadení — vložka, ktorá sa nafúkne vo vlhkej kúpeľni, rám, ktorý sa zdeformuje v príliš veľkom hrubom otvore, alebo protipožiarna zostava prerazená štandardným panelom, to všetko sú chyby špecifikácie, ktoré si vyžadujú odstránenie celého rámu. Táto príručka popisuje, ako vybrať, nainštalovať a dokončiť sadrokartónové prístupové panely prvýkrát správne.

Čo sú Sadrokartónové prístupové panely a kde sa používajú?

A sadrokartónový prístupový panel — nazývaný aj a prístupové dvere sadrokartónu alebo inšpekčný poklop – je prefabrikovaná zostava rámu a dverí navrhnutá tak, aby lícovala s dokončeným povrchom sadrokartónu. Čelo dverí nesie vložku zo sadrovej, PVC alebo cementovej dosky, ktorá ladí s okolitou stenou, takže panel možno prelakovať, aby sa po inštalácii stal efektívne neviditeľným.

V komerčnej výstavbe stavebné predpisy na väčšine trhov vyžadujú prístupové body všade tam, kde je servisná infraštruktúra skrytá za hotovými povrchmi. V rezidenčných a pohostinských projektoch sa objavujú v stenách kúpeľne za sprchovými ventilmi, nad zavesenými stropmi a v stenách kuchyne za izolačnými ventilmi. Problém nie je v tom, či ho nainštalovať – je to výber správneho typu panelu pre konkrétny povrch a prostredie pred dokončením sadrokartónu.

Typy sadrokartónových prístupových panelov : Výber podľa prostredia, nielen veľkosti

Najužitočnejší spôsob výberu typy sadrokartónových prístupových panelov závisí od inštalačného prostredia a požiadaviek na povrchovú úpravu – nie len podľa veľkosti. Materiál vložky a konštrukcia rámu určujú, či panel bude fungovať počas rokov používania alebo zlyhá v priebehu niekoľkých mesiacov.

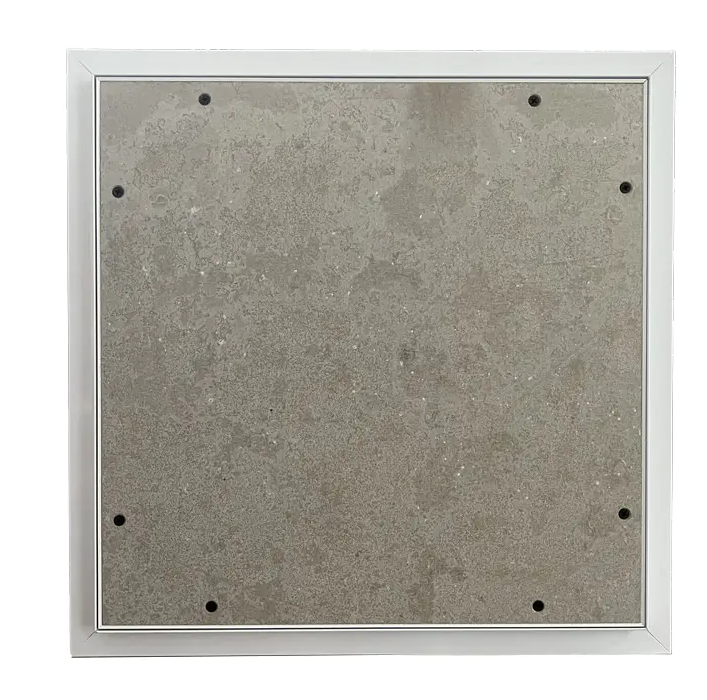

Štandardný sadrový intarzovaný panel – suché interiérové aplikácie

Najrozšírenejší typ pre komerčné kancelárie, hotelové chodby a obytné steny v suchom prostredí. Vložka zo sadrokartónu je prilepená na čelo dverí a natretá spolu s okolitou stenou – žiadny viditeľný rám, žiadne kovanie na prednej strane a 1–2 mm medzera medzi dverami a rámom je jediným znakom existencie panelu. Skrytý zaskakovací zámok alebo zámok s vačkovým kľúčom udržuje dvere zatvorené bez akéhokoľvek viditeľného západkového mechanizmu. K dispozícii v hrúbkach vložky 9 mm, 12 mm, 12,5 mm a 15 mm, aby zodpovedali štandardným profilom sadrokartónu.

Vložkový panel odolný voči vlhkosti – kúpeľne a vlhké priestory

Štandardná sadrokartónová doska napučiava, praská a oddeľuje sa od čela dverí v priebehu mesiacov od inštalácie vo vlhkom prostredí. Kúpeľne, komerčné kuchyne, práčovne a všetky steny priľahlé k vlhkým priestorom vyžadujú sadrovú vložku odolnú voči vlhkosti – rovnaké špecifikácie, aké platia pre okolité sadrokartónové dosky. Hliníkový rám je vo svojej podstate odolný voči korózii; kovanie by malo byť potvrdené ako nehrdzavejúca oceľ, aby sa zabránilo stuhnutiu pántu pri pretrvávajúcej vlhkosti. Panely Shunshi s hliníkovým rámom s vložkou odolnou voči vlhkosti, ako napr SA-AP337 , použite vložku z cementovej dosky kompatibilnú s lepiacimi systémami na obklady a dlažby na aplikácie na mokré steny.

PVC vložkový panel – prostredie s vysokou vlhkosťou, bez náterov

Tam, kde povrch okolitej steny nebude natretý – komerčné kuchyne s kachličkami alebo utesnenými stenami, bazénové priestory alebo priestory pre stravovanie – je správnou špecifikáciou vložka z PVC dosky. Továrensky dokončený povrch z PVC nevyžaduje po inštalácii žiadne nátery, čo šetrí čas dokončenia pri projektoch, kde sú plány náterov stlačené. Vložkové panely z PVC nie sú vhodné pre protipožiarne zostavy.

Beaded rámový panel — omietnuté alebo lemované steny

Tam, kde je povrchová úprava steny omietkou alebo hladkou vrstvou namiesto natretej sadrokartónovej dosky, vrúbkovaný alebo perforovaný rámový panel umožňuje, aby omietka zapadla do rámovej príruby, a nie na ňu. Výsledkom je úplne skrytý rám po omietnutí — viditeľné je len krídlo dverí. Toto je štandardná špecifikácia pre prístupové panely v starších komerčných budovách, ktoré sa renovujú, kde je okolitá povrchová úprava omietka a štandardný panel s plochou prírubou by vytvoril viditeľný schod na okraji rámu.

Protipožiarny sadrokartónový prístupový panel — Hodnotené nástenné a stropné zostavy

Kde a prístupové dvere sadrokartónu prenikne cez protipožiarnu stenovú alebo stropnú zostavu, panel musí mať zodpovedajúcu požiarnu odolnosť otestovanú a certifikovanú pre konkrétnu montážnu konštrukciu. Bežné hodnotenia sú 30, 60, 90 a 120 minút. Inštalácia štandardného panelu v hodnotenej zostave je porušením kódexu, ktorý bude označený pri kontrole – a jeho náprava po dokončení steny znamená úplné odstránenie a výmenu rámu. Pred objednávkou si overte požiadavky na požiarnu odolnosť s projektantom.

Bezpečnostný panel — Kľúčovo obmedzený prístup vo verejných priestoroch

V hoteloch, nemocniciach, školách a komerčných kanceláriách, kde je panel inštalovaný na verejne prístupnom mieste, obmedzuje vačkový zámok s kľúčom prístup len oprávneným osobám. Štandardný panel so západkou alebo skrutkovačom na verejnej chodbe neponúka žiadnu zmysluplnú ochranu proti neoprávnenému otvoreniu. Panely s oceľovým rámom s vačkovým kľúčovým zámkom – ako napr SS-AP210 — poskytujú správnu kombináciu pretierateľnej zarovnanej povrchovej úpravy a obmedzeného prístupu pre tieto prostredia. Ďalšie podrobnosti o uzamykacích mechanizmoch a o tom, kedy sa každý používa, nájdete v časti oceľový prístupový panel s vodidlom zámku na kľúč .

Veľkosti prístupových panelov sadrokartónu: Ako si vybrať pred rezaním

Prístupový panel pre sadrokartónové dosky aplikácie sú dostupné v štandardných veľkostiach od 150 × 150 mm do 600 × 600 mm. Správna veľkosť je určená úlohou údržby za panelom – nie dostupným priestorom na stene. Panel musí byť dostatočne veľký na to, aby ruka a nástroj ovládali komponent za ním, nielen dostatočne veľký, aby ho bolo vidieť.

300 × 300 mm je najčastejšie objednávaný rozmer v komerčných aplikáciách sadrokartónu. Pri viacpodlažných projektoch štandardizácia na jednu veľkosť vždy, keď to úloha údržby dovoľuje, znižuje jednotkové náklady, zjednodušuje balík predloženia a poskytuje tímom zariadení na sklade jednu náhradnú jednotku SKU. Podrobný rozpis logiky výberu veľkosti v rôznych aplikáciách nájdete v časti sprievodca veľkosťami prístupového panela .

Inštalácia prístupového panela sadrokartónu : Kroky, ktoré určujú výsledok

Správne sadrokartónový prístupový panel installation trvá 30-60 minút na mechanické kroky. Dokončovací proces pridáva pol dňa po zahrnutí času schnutia. Tri rozhodnutia urobené počas inštalácie určujú, či je výsledok neviditeľný alebo viditeľne mimo.

1. Pred označením otvoru nájdite rám. Pred rozhodnutím o umiestnení panelu použite vyhľadávač kolíkov na potvrdenie polohy svorníkov. Hrubý otvor musí zapadať medzi kolíky. Ak prístupový bod zapadne priamo za kolík, panel sa musí mierne premiestniť – nikdy neprerežte cez konštrukčný prvok. Tam, kde otvor spadá medzi trámy alebo stĺpiky bez rámovania na bokoch, nainštalujte pred rezaním medzi stĺpiky dosky, aby mal rám pevné kotviace body.
2. Vyrežte na vnútorný rozmer rámu. Hrubý otvor v sadrokartónovej doske sa zhoduje s otvorom vnútorného rámu – nie s nominálnou veľkosťou panelu. Príruba rámu presahuje okraj rezu o 20–25 mm na každej strane. Rezaním na nominálnu veľkosť panelu vznikne otvor príliš veľký na to, aby ho príruba mohla čisto zakryť. Požadovaný hrubý rozmer otvoru si vždy overte v produktovom liste pre konkrétny panel, ktorý sa inštaluje.
3. Rám zaistite skrutkami, nie lepidlom. Komerčné prístupové panely sadrokartónu sú pripevnené skrutkami do sadrokartónu cez predvŕtané otvory v prírube rámu do okolitého rámu – nie sú priľnavé. Lepenie je nedostatočné pre panel, ktorý sa bude opakovane otvárať a zatvárať pri údržbovom zaťažení. Skrutky príliš neuťahujte: hliníkové rámy a rámy z ľahkej ocele sa nadmerným tlakom skrutiek deformujú, čo spôsobuje zaseknutie dverí.
4. Pred dokončením otestujte zarovnanie dverí. Po upevnení rámu zatvorte dvierka a pred aplikáciou akejkoľvek spojovacej hmoty skontrolujte zarovnanie na všetkých štyroch stranách. Toto je posledný bod, v ktorom je možné upraviť polohu rámu. Na paneloch s nastaviteľným závesom nastavte zarovnanie teraz – oprava nesprávneho zarovnania po dokončení vyžaduje úplné odstránenie rámu.
5. Naneste škárovaciu hmotu v dvoch tenkých vrstvách. Každý náter preperte 100–150 mm za prírubu rámu. Jedna hrubá srsť vytvára na pernatej hrane viditeľný hrebeň. Medzi vrstvami obrúste, napenetrujte a potom natrite intarziu spolu s okolitou stenou. Pred lakovaním zamaskujte medzeru medzi dverami a čelo západky, aby ste zabránili utesneniu zatvorených dverí alebo preniknutiu farby do mechanizmu západky.

Pri stropných inštaláciách sa pri každom paneli s rozmermi 300 × 300 mm a viac dôrazne odporúča druhá osoba, ktorá podopiera panel počas vkladania rámu. Na paneloch väčších ako 400 × 400 mm inštalovaných nad hlavou skontrolujte, či je potrebný bezpečnostný hák alebo záchytné lanko, aby sa zabránilo úplnému otvoreniu dverí pri prístupe zospodu.

Bežné chyby v špecifikácii a ako sa im vyhnúť

• Štandardná vložka vo vlhkom prostredí. Výsledkom je opuch, delaminácia a väzba dvierok v priebehu niekoľkých mesiacov. Špecifikujte vložku odolnú voči vlhkosti alebo cementovú dosku pre akúkoľvek kúpeľňu, kuchyňu alebo vlhké prostredie už od fázy objednávky – nie ako náhradu na mieste.
• Nesúlad hrúbky vložky. 12 mm vložka v 15 mm sadrokartónovej stene je viditeľne zapustená. Pred objednávkou si overte hrúbku nástennej dosky na mieste. Vložka na čele dverí musí presne zodpovedať hrúbke okolitej dosky, aby sa po natretí docielil hladký výsledok.
• Štandardný panel v protipožiarnej zostave. Porušenie kódexu, ktoré bude označené pri kontrole. Pred objednávkou potvrďte požiadavky na požiarnu odolnosť – nie po nainštalovaní panelu a neúspešnej prvej kontrole.
• Rezanie na menovitý rozmer namiesto vnútorného rozmeru rámu. Vytvára hrubý otvor príliš veľký na to, aby ho zakryla príruba. Požadovaný hrubý rozmer otvoru si vždy potvrďte z údajového listu produktu.
• Maľovanie cez medzeru medzi dverami a rámom. Tesne zatvorené dvere. Pred lakovaním medzeru zamaskujte a pred zaschnutím farby odstráňte maskovaciu pásku.

Často kladené otázky

Aký je rozdiel medzi sadrokartónovým prístupovým panelom a štandardným prístupovým panelom?

A sadrokartónový prístupový panel je špeciálne navrhnutý na inštaláciu do sadrokartónových (sádrokartónových) povrchov – dvierka nesú vložku zo sadrovej, PVC alebo cementovej dosky, ktorú je možné natrieť alebo obložiť tak, aby zodpovedala okolitej povrchovej úprave. Štandardný prístupový panel môže používať obyčajné kovové čelo dverí, ktoré zostane viditeľné aj po inštalácii. Na rozdiele záleží pre prostredia citlivé na konečnú úpravu, kde musí byť panel po dokončení neviditeľný.

Môžu byť sadrokartónové prístupové panely inštalované do stropov?

áno. Sadrokartónové prístupové panely sú inštalované v stenách aj stropoch. Pri stropných inštaláciách sa rám musí ukotviť do pevného rámu — buď priamo do nosníkov, alebo do dlabacích dosiek osadených medzi ne. Na paneloch 300 × 300 mm a viac inštalovaných nad hlavou skontrolujte, či je špecifikovaný bezpečnostný hák alebo prídržné lanko, ktoré zabráni úplnému otvoreniu dverí pri prístupe zospodu. Pri všetkých stropných inštaláciách nad 300 × 300 mm sa odporúča druhý inštalačný technik, ktorý podopiera panel počas vkladania rámu.

Ako si môžem vybrať medzi oceľovým a hliníkovým prístupovým panelom sadrokartónu?

Oceľové panely sú správnou špecifikáciou pre požiarne odolné zostavy a aplikácie s vysokou premávkou vyžadujúce maximálnu tuhosť rámu. Hliníkové panely sú ľahšie, prirodzene odolné voči korózii a sú preferovanou voľbou pre stropné inštalácie, steny kúpeľne a pobrežné alebo vlhké prostredia, kde by oceľ vyžadovala dodatočnú povrchovú ochranu. Pre väčšinu vnútorných stien a stropných aplikácií v komerčnej výstavbe je hliník praktickejšou špecifikáciou. Pozrite si celé sprievodca výberom hliníkového prístupového panela pre podrobné porovnanie podľa scenára aplikácie.

Aký typ západky by som mal určiť pre prístupový panel sadrokartónu vo verejnom priestore?

Vačkový zámok s kľúčom je správnou špecifikáciou pre každého prístupové dvere sadrokartónu inštalované na verejne prístupnej chodbe, hotelovej hosťovskej izbe, nemocničnom oddelení alebo školskej chodbe. Zaskakovacia západka push-to-open alebo západka skrutkovača neobmedzuje prístup a je vhodná len v priestoroch, kde sa vyžaduje len údržba, kde sú všetci obyvatelia budovy oprávnení otvárať panel. Typ západky by mal byť potvrdený vo fáze špecifikácie – zmena zo západkovej západky na vačkový zámok po objednaní vyžaduje nový panel, nie výmenu hardvéru.

Ako dlho trvá inštalácia prístupového panelu sadrokartónu?

Mechanická inštalácia – označenie, rezanie, montáž a upevnenie rámu – trvá pri štandardnom stenovom paneli 30–60 minút. Dokončovací proces (dve vrstvy škárovacej hmoty, sušenie, brúsenie, základný náter a náter) pridáva pol dňa po započítaní času schnutia. Pri stropných inštaláciách s povrchovou úpravou sa fáza prípravy konštrukcie pridáva na 30–45 minút. Inštalácie do mokrých priestorov s obkladovými plochami dverí vyžadujú 24–48 hodín po obkladaní, aby lepidlo a škárovacia hmota vytvrdli, kým budú dvere plne funkčné.
