Sprievodca rozmermi hliníkových prístupových panelov

Hliníkový prístupový panel Veľkosť sa riadi jedným pravidlom: otvor v paneli musí byť dostatočne veľký na to, aby sa k servisovanému komponentu dostala ruka alebo nástroj, nielen dostatočne veľký, aby ho bolo vidieť. Väčšina chýb pri dimenzovaní sa stáva, keď sú panely špecifikované tak, aby vyhovovali dostupnému priestoru na stene, a nie údržbe. Táto príručka obsahuje štandardné veľkosti používané v komerčných a rezidenčných projektoch a logiku rozhodovania pri výbere medzi nimi.

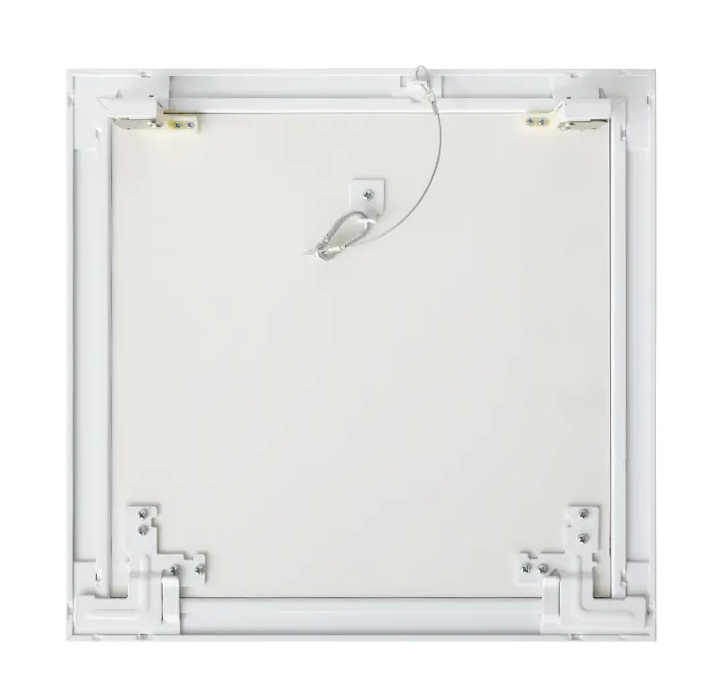

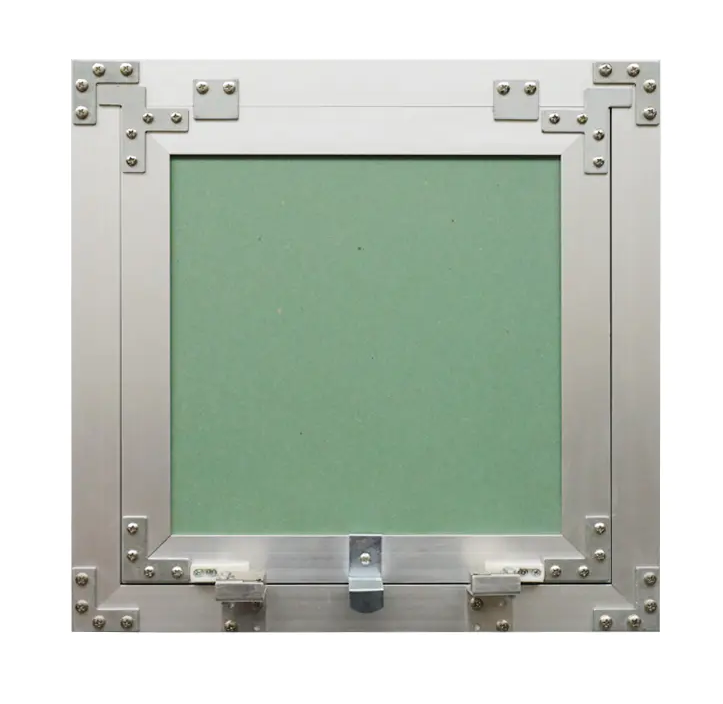

Štandardné veľkosti hliníkových prístupových panelov

Komerčné hliníkové prístupové panely sú vyrábané v štandardnom rozsahu veľkostí, ktorý zodpovedá bežným požiadavkám na prístup. Najčastejšie špecifikované veľkosti pre sadrokartónové steny a stropy sú:

300 × 300 mm je predvolená špecifikácia pre väčšinu komerčných aplikácií na steny v kúpeľniach, chodbách a kanceláriách – zvládne väčšinu inštalatérskych a elektrických prístupových úloh bez potreby otvoru, ktorý vizuálne dominuje povrchu steny.

Ako si vybrať správnu veľkosť pre vašu aplikáciu

Pracujte späť od úlohy údržby, nie od dostupného priestoru na stene. Správna logika dimenzovania je:

1. Identifikujte, čo je potrebné získať — jeden guľový ventil vyžaduje menšiu vôľu ako rozdeľovacie potrubie s viacerými pripojeniami alebo puzdro filtra, ktoré sa musí úplne odstrániť.
2. Pridajte pracovnú vôľu — otvor v paneli by mal byť aspoň o 50–75 mm väčší ako komponent na každej strane, aby ruka a nástroj mohli pracovať bez toho, aby hrana rámu bránila pohybu.
3. Skontrolujte hĺbku dutiny steny alebo stropu — väčšie panely majú hlbšie rámy; Pred objednávkou si overte, či profil rámu sedí v medzere, najmä pri stropných inštaláciách s plytkými závesnými systémami.
4. Zvážte obmedzenia rámovania — ak otvor spadá medzi stĺpiky nastavené na stredy 400 mm alebo 600 mm, šírka panela sa musí zmestiť do týchto stredov alebo si vyžaduje pridanie ryhy. To často obmedzuje maximálnu šírku panela viac ako požiadavka na prístup k inžinierskym sieťam.

Pri projektoch špecifikujúcich panely na viacerých miestach sa oplatí štandardizovať na jednu alebo dve veľkosti, kedykoľvek je to možné. Konzistentná veľkosť znamená jedno predloženie, jeden inštalačný postup a jedno náhradné SKU pre tím zariadení – zmysluplné prevádzkové zjednodušenie na viacpodlažných komerčných budovách. Ďalšie pokyny na prispôsobenie typu panelu k materiálu povrchu a aplikácii nájdete v časti sprievodca výberom hliníkového prístupového panela .

Často kladené otázky

Aká je najbežnejšia veľkosť hliníkového prístupového panela?

300 × 300 mm je najčastejšie špecifikovaná veľkosť v komerčnej výstavbe, ktorá pokrýva väčšinu požiadaviek na prístup k vodovodným ventilom a elektrickým rozvodným skriniam. Pre projekty, kde je potrebný väčší otvor pre HVAC alebo prístup do rozvodnej dosky, je 400 × 400 mm ďalším štandardným krokom nahor.

Môžu byť hliníkové prístupové panely prispôsobené veľkosti?

áno. Väčšina komerčných výrobcov ponúka prispôsobené dimenzovanie pre neštandardné hrubé otvory alebo špecifické požiadavky projektu. Zákazkové objednávky zvyčajne vyžadujú potvrdené výkresy s presnými rozmermi a môžu obsahovať minimálne objednané množstvá. Pred zapísaním do plánu obstarávania si overte dodacie lehoty pre vlastné veľkosti, pretože sú dlhšie ako štandardné skladové položky.

Je menovitá veľkosť panelu rovnaká ako približná veľkosť otvoru?

Nie – a toto je jedna z najčastejších chýb pri objednávaní. Menovitá veľkosť panelu sa vzťahuje na čelo dverí alebo celkové rozmery rámu, zatiaľ čo hrubý otvor vyrezaný v sadrokartónovej doske zodpovedá vnútornému otvoru rámu, ktorý je menší. Požadované hrubé otvorenie vždy potvrďte z údajového listu výrobcu pre konkrétnu sériu panelov, nie len z nominálnej veľkosti panelu.
