Kompletný sprievodca prístupom k poklopom: Typy, inštalácia a tipy

An prístupový poklop je panel, dvere alebo otvor zabudovaný v podlahách, stropoch, stenách alebo strechách, ktoré umožňujú vstup do skrytých priestorov – ako sú priestory na preliezanie, podkrovné priestory, mechanické prielezy alebo úžitkové priestory – bez potreby demolácie okolitých konštrukcií. Správny prístupový poklop šetrí hodiny nákladnej údržby a je právne vyžadovaný v mnohých stavebných predpisoch pre skryté mechanické a elektrické systémy. Táto príručka obsahuje všetky hlavné typy, normy, ktorými sa riadia, ako vybrať správny poklop pre vašu aplikáciu a osvedčené postupy inštalácie a údržby.

Čo je to prístupový poklop a prečo na tom záleží?

Prístupové prielezy slúžia ako brána medzi obývanými priestormi a skrytou infraštruktúrou. Inštalatérske uzatváracie ventily, elektrické rozvodné skrinky, vzduchotechnické potrubie a body kontroly konštrukcie sa spoliehajú na poklopy pri bežnej údržbe. Bez nich riskuje každý zásah údržby, že sa roztrhnú hotové povrchy, čím sa zvýšia náklady na opravy, ktoré rýchlo prekročia pôvodnú cenu poklopu päťkrát alebo viac.

Okrem pohodlia plnia prístupové poklopy dôležité bezpečnostné a kódovacie funkcie:

• Sekcia 1209 medzinárodného stavebného zákona (IBC) vyžaduje prístupové otvory pre priestory na prehľadávanie a podkrovia.
• NFPA 96 nariaďuje prístupné panely v komerčných kuchynských výfukových systémoch.
• Protipožiarne poklopy uvedené v zozname UL si zachovávajú požadované hodnoty požiarnej odolnosti v zostavách podlahy/stropu.
• OSHA 29 CFR 1910.23 pokrýva otvory v podlahe a zábradlia alebo kryty potrebné na ochranu pracovníkov.

V komerčných budovách môže neposkytnutie vyhovujúcich prístupových poklopov viesť k neúspešným inšpekciám, oneskoreniam projektu a značným pokutám – niekedy presahujúcim 10 000 USD za porušenie v jurisdikciách s prísnym presadzovaním.

Hlavné typy prístupových poklopov

Prístupové poklopy sú kategorizované predovšetkým podľa miesta ich montáže a výkonnostných požiadaviek daného prostredia. Pochopenie týchto kategórií je východiskovým bodom každého rozhodnutia o špecifikácii.

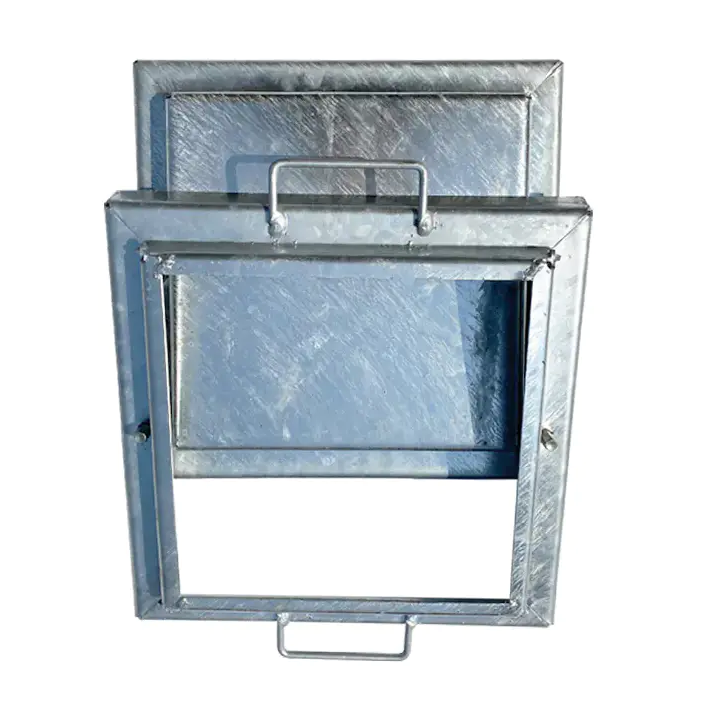

Podlahové poklopy

Podlahové poklopy sú navrhnuté tak, aby odolali chôdzi a v priemyselnom prostredí aj nákladom vysokozdvižných vozíkov. Vyrábajú sa so zapustenými krytmi, takže sú v jednej rovine s okolitým povrchom. Medzi bežné materiály rámu patrí žiarovo pozinkovaná oceľ (pre vonkajšie alebo mokré priestory) a hliník (pre aplikácie citlivé na hmotnosť). Štandardné jednokrídlové podlahové poklopy pre komerčnú budovu zvyčajne merajú 24 × 24 palcov, aj keď sú k dispozícii vlastné veľkosti až do 96 × 96 palcov pre veľký prístup k zariadeniu.

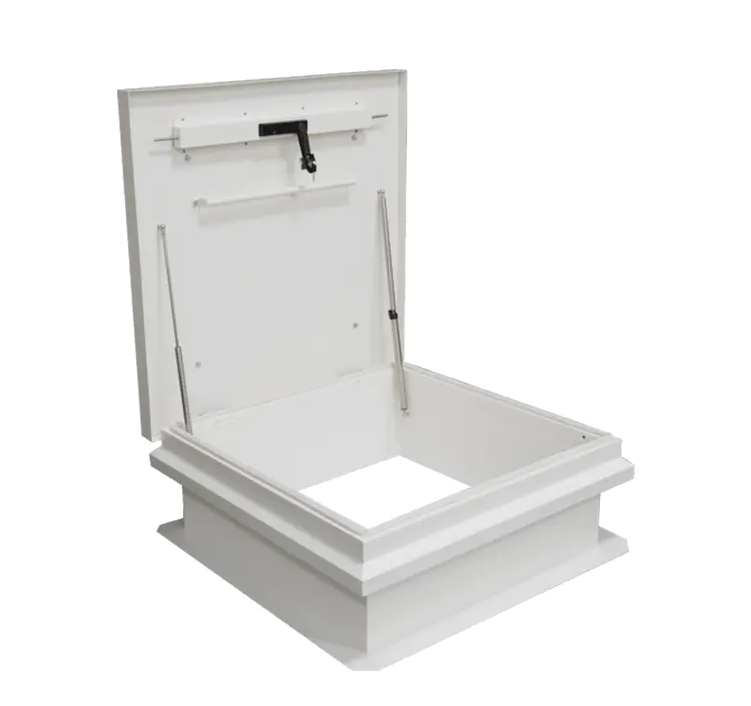

Strešné poklopy

Strešné poklopy poskytujú bezpečný prístup na strechy odolný voči poveternostným vplyvom na údržbu HVAC, servis antény a núdzový únik. Musia byť vodotesné, tepelne rozbité, aby sa zabránilo kondenzácii, a dostatočne pevné, aby odolali zdvihnutiu vetra. ANSI/SPRI WH-1 je priemyselný štandard pre odolnosť proti zdvihu vetra na strešných poklopoch. Dobre špecifikovaný strešný poklop obsahuje pomocný mechanizmus kompresnej pružiny – väčšina modelov drží dvere otvorené na 75° s pridržiavacím ramenom určeným pre vietor do rýchlosti 50 mph.

Nástenné a stropné prístupové panely

Tieto panely sa používajú na dosiahnutie skrytých inštalatérskych, elektrických a HVAC komponentov v obytných a komerčných interiéroch. Sádrokartónové obruby umožňujú omietnuť panel a natrieť ho tak, aby zodpovedal okolitej stene, vďaka čomu sú takmer neviditeľné. Štandardné obytné veľkosti zahŕňajú 12 × 12 palcov, 14 × 14 palcov a 22 × 30 palcov (posledné je minimum odporúčané pre vstup personálu podľa väčšiny kódov).

Protipožiarne prístupové poklopy

Protipožiarne poklopy sú testované podľa noriem UL 10B (kladný tlak) alebo UL 10C (neutrálny tlak) a sú im priradené hodinové hodnotenia – zvyčajne 1 hodina alebo 1,5 hodiny – zodpovedajúce okolitej zostave. Zahŕňajú intumescentné tesnenia, ktoré sa rozťahujú pri zvýšených teplotách, aby sa zabránilo šíreniu dymu a plameňa. Inštalácia panela bez hodnotenia v protipožiarnej zostave je porušením kódexu, ktoré môže zrušiť zoznam celej zostavy.

Vzduchotesné a izolované poklopy

Tieto poklopy sa používajú v energeticky účinných budovách a aplikáciách s chladným podnebím a majú súvislé obvodové tesnenia a tuhé izolačné jadrá s hodnotami R, ktoré sa zvyčajne pohybujú od R-5 do R-20. V pasívnych domoch alebo projektoch s nulovou sieťou môže neizolovaný podkrovný prielez predstavovať neúmerný podiel na celkových tepelných stratách – štúdie ukazujú, že jeden neizolovaný poklop s rozmermi 22 × 30 palcov môže stratiť toľko tepla ako 9 štvorcových stôp neizolovaná stenová časť.

Porovnanie typov prístupových poklopov

Kľúčové kritériá výberu

Výber nesprávneho poklopu vedie k porušeniu kódu, predčasnému zlyhaniu alebo nedostatočnému prístupu. Pred špecifikovaním akéhokoľvek produktu zhodnoťte nasledujúce faktory.

Požiadavky na zaťaženie

Podlahové poklopy v peších zónach potrebujú minimálnu nosnosť 300 lb. Priestory pre vozidlá vyžadujú poklopy dimenzované na zaťaženie diaľnice H-20 (až 32 000 lb na nápravu). Vždy špecifikujte triedu zaťaženia pred veľkosťou, pretože hĺbka konštrukčného rámu sa medzi menovitými hodnotami výrazne mení.

Materiál a odolnosť proti korózii

Výber materiálu závisí od prostredia expozície:

• Oceľ (žiarovo pozinkovaná): Najekonomickejšie pre vnútorné a chránené vonkajšie aplikácie; vhodné pre väčšinu komerčných projektov.
• hliník: Ľahký a prirodzene odolný proti korózii; preferované pre pobrežné prostredie a strešné aplikácie, kde záleží na hmotnosti.
• Nerezová oceľ (304 alebo 316): Vyžaduje sa v závodoch na spracovanie potravín, morskom prostredí a chemických zariadeniach; výrazne drahšie, ale ponúka desaťročia životnosti.
• GRP/sklolaminát: Nevodivé a odolné voči korózii; používané v blízkosti elektrických rozvodní alebo vo vysoko agresívnom chemickom prostredí.

Veľkosť otvoru a svetlosť

Pre prístup personálu musí byť voľný otvor (nie OD rámu) aspoň 22 × 30 palcov na IBC a väčšinu jurisdikčných kódov. Prístup k zariadeniu musí byť dimenzovaný okolo najväčšieho komponentu, ktorý musí prechádzať – pridajte minimálne 4 palce voľného priestoru na všetkých stranách obalu zariadenia. Opatrne zmerajte hrubý otvor; rámové príruby zvyčajne pridávajú 2–4 palce na stranu k menovitej veľkosti poklopu.

Zabezpečenie a zamykanie

Prístupové poklopy vo verejných alebo poloverejných priestoroch by mali obsahovať hardvér odolný voči neoprávnenej manipulácii. Možnosti zahŕňajú cylindrické zámky s kľúčom, pružinové zámky a zámky na visiace zámky. V kritickej infraštruktúre (úprava vody, rozvodne elektrickej energie) poklopy často obsahujú dvojité uzamykacie mechanizmy a okraje proti vypáčeniu. V prípade strešných výlezov, ktoré podliehajú požiadavkám na únik, je podľa IBC sekcie 1010 povinné kovanie proti panike, ktoré sa otvára zvnútra bez kľúča.

Tepelný a akustický výkon

V klimatizovaných budovách je neizolovaný poklop priamou energetickou penalizáciou. Aby boli v súlade s ASHRAE 90.1-2022, musia poklopy v podkrovných a plazivých priestoroch v klimatických zónach 3–8 spĺňať minimálne hodnoty izolácie, ktoré teraz zodpovedajú okolitej zostave. Akustické poklopy – s hodnotením STC medzi 35 a 52 – sú určené pre nahrávacie štúdiá, zdravotnícke zariadenia a serverové miestnosti, kde je kritická zvuková izolácia.

Najlepšie postupy inštalácie

Dokonca aj dobre špecifikovaný poklop predčasne zlyhá alebo spôsobí bezpečnostné riziká, ak je nesprávne nainštalovaný. Dodržiavajte tieto pokyny pre spoľahlivý dlhodobý výkon.

Hrubá príprava otvorenia

Hrubý otvor musí byť štvorcový a rovný s presnosťou 1/8 palca nad 4 stopy. Betónové obrubníky pre podlahové poklopy by mali vytvrdzovať minimálne 28 dní pred osadením rámu, alebo na vyplnenie medzier použite nezmršťovaciu maltu. V prípade strešných výlezov musí byť výška obrubníka minimálne 8 palcov nad povrchom dokončenej strechy podľa smerníc NRCA, aby sa zabránilo prenikaniu vody.

Ukotvenie a nastavenie rámu

Kotviace skrutky alebo zvarové dosky musia byť dimenzované tak, aby prenášali projektované zaťaženie do okolitej konštrukcie. Bežnou chybou je ukotvenie rámov podlahových poklopov k nekonštrukčným vrchným doskám, a nie k konštrukčným doskám pod nimi – to môže mať za následok sadnutie rámu alebo rotáciu pri zaťažení. Pri murovaní použite kotvy z nehrdzavejúcej ocele alebo žiarovo pozinkované kotvy, aby ste zabránili galvanickej korózii v mieste pripojenia.

Strešné poklopy odolné voči poveternostným vplyvom

Najčastejšou príčinou netesností strešného poklopu je skôr nesprávne spojenie so strešnou membránou ako chybný poklop. Membrána by mala presahovať a presahovať obrubník podľa požiadaviek výrobcu strešnej krytiny – zvyčajne minimálne 6 palcov vertikálnej nohy. Naneste lepiacu pásku na všetky rohy a švy. Nikdy sa nespoliehajte len na tmel na utesnenie spoja medzi obrubníkom a palubou.

Hardvérová úprava a testovanie

Po inštalácii otestujte každý funkčný komponent:

1. Skontrolujte, či sa veko voľne otvára a pridržiavacie ramená správne zapadajú pod určeným uhlom.
2. Pomocou dodaných kľúčov skontrolujte, či všetky zámky fungujú hladko.
3. Skontrolujte, či sa veko zatvára naplocho rovnomerným stlačením obvodových tesnení.
4. Pri poklopoch s pružinou nastavte napätie pružiny tak, aby otvorenie veka nevyžadovalo viac ako 30 lb (podľa pokynov ANSI/BHMA A156.19).
5. Zdokumentujte inštaláciu fotografiami a zaznamenajte model poklopu, veľkosť a podrobnosti o hardvéri do súboru údržby budovy.

Harmonogram údržby a kontrolné body

Prístupové poklopy sú často prehliadané počas bežnej údržby budovy, čo vedie k zadretiu pántov, skorodovaným rámom a poškodeným tesneniam – to všetko sa objaví v najhoršom možnom momente. Štruktúrovaný kontrolný program predchádza núdzovým poruchám.

Štvrťročné kontroly

• Pánty a západkové mechanizmy namažte suchým PTFE mazivom (vyhnite sa mazivám na báze oleja, ktoré priťahujú prach).
• Skontrolujte tesnenia, či nie sú popraskané, nie sú stlačené alebo či chýbajú časti.
• Skontrolujte, či sa podržané ramená správne zapájajú a uvoľňujú.

Ročné kontroly

• Skontrolujte spoje medzi rámom a podkladom, či nie sú zhrdzavené alebo uvoľnené.
• V prípade strešných výlezov skontrolujte lemovanie obrubníka a presah membrány, či nie sú zdvihnuté, prasknuté alebo oddelené – viac ako 60 % netesností strešných výlezov pochádza z blikajúcich koncových bodov , nie na samotnom veku.
• Otestujte protipožiarne poklopy na funkciu samozatvárania a overte, či sú napučiavacie tesnenia neporušené.
• Skontrolujte, či cylindrické vložky akceptujú správny kľúč a neboli nahradené nevyhovujúcim hardvérom.

Kedy radšej vymeniť ako opraviť

Poklop vymeňte, keď: rám vykazuje koróziu alebo štrukturálnu deformáciu; dvere sa po úprave kovania už nezatvárajú v jednej rovine; požiarny štítok chýba alebo je nečitateľný (zostava stráca svoj UL zoznam); alebo poklop predchádza súčasným požiadavkám na kód pre vašu obsadenosť. Náklady na výmenu štandardného komerčného poklopu – zvyčajne 200 – 1 500 USD v závislosti od typu a veľkosti – sú oveľa nižšie ako riziko zodpovednosti za nevyhovujúcu alebo zlyhanú jednotku.

Bežné chyby, ktorým sa treba vyhnúť

Skúsení dodávatelia a facility manažéri sa stále stretávajú s rovnakými opakujúcimi sa chybami. Ich znalosť vopred zabraňuje nákladným prerábkam.

• Určenie menovitou veľkosťou bez potvrdenia voľného otvorenia: Podlahový poklop "24 × 24" môže mať voľný otvor len 21,5 × 21,5 palca po ráme. Vždy skontrolujte voľný otvor v produktovom liste.
• Použitie vnútorného panelu vonku: Štandardné sadrokartónové panely nie sú určené na vystavenie vlhkosti. Dokonca aj zakryté vonkajšie miesto si vyžaduje minimálne pozinkovanú oceľovú alebo hliníkovú jednotku s EPDM tesnením.
• Ignorovanie označenia UL na požiarnych zostavách: Nahradením „podobného“ neuvedeného produktu sa ruší hodnotenie zostavy a vzniká zodpovednosť v prípade škody spôsobenej požiarom.
• Inštalácia strešných otvorov bez plánu ochrany proti pádu: OSHA 1926.502 vyžaduje ochranu strešných otvorov počas inštalácie. Strešný výlez tiež sám o sebe nespĺňa požiadavku na ochranné zábradlie pre nechránené okraje – často sú potrebné samostatné zábradlia alebo bezpečnostné klietky.
• Zabúdate na koordináciu s dodávateľom strechy: Obrubníky poklopov musia byť nastavené pred inštaláciou membrány. Dodatočná montáž obrubníka do hotovej membrány takmer vždy ohrozuje integritu hydroizolácie.

Prístup k poklopom v špecifických aplikáciách

Obytné domy

V bytovej výstavbe sú najkritickejšie miesta poklopov podkrovie (minimálne 22 × 30 palcov svetlý otvor na IRC R807.1), priestor na preliezanie (minimálne 18 × 24 palcov na IRC R408.4) a prístupové panely do kúpeľne alebo kuchyne za vodovodnými ventilmi. Izolované podkrovné poklopy s hodnotou R zodpovedajúcou okolitej izolácii znižujú tepelné straty a sú čoraz viac nariaďované energetickými predpismi v klimatických zónach 4 a vyššie.

Obchodné a inštitucionálne budovy

Väčšie budovy sa spoliehajú na koordinovanú maticu poklopov naplánovaných vo fáze návrhu. Strojní inžinieri zvyčajne špecifikujú umiestnenie poklopov na odrazených stropných plánoch a pôdorysoch ako súčasť zmluvných dokumentov. Napríklad nemocnica strednej veľkosti môže obsahovať viac ako 200 individuálnych prístupových panelov slúžiacich na inštalatérske, medicínske plynové, elektrické a HVAC systémy – každý vybraný tak, aby zodpovedal výkonnostným požiadavkám jeho okolitej zostavy.

Priemyselné a infraštruktúrne zariadenia

Čistiarne odpadových vôd, elektrárne a tunely používajú vysokovýkonné podlahové poklopy postavené tak, aby odolali neustálemu chodu, vystaveniu chemikáliám a občas aj zaťaženiu vozidlami. Zapustené odtokové kanály okolo rámu zabraňujú prenikaniu vody. V scenároch vstupu do obmedzeného priestoru (CSE) regulovaných OSHA 1910.146 musia rozmery otvoru poklopu a geometria priblíženia vyhovovať vstupu v kompletnom OOPP vrátane autonómneho dýchacieho prístroja.
