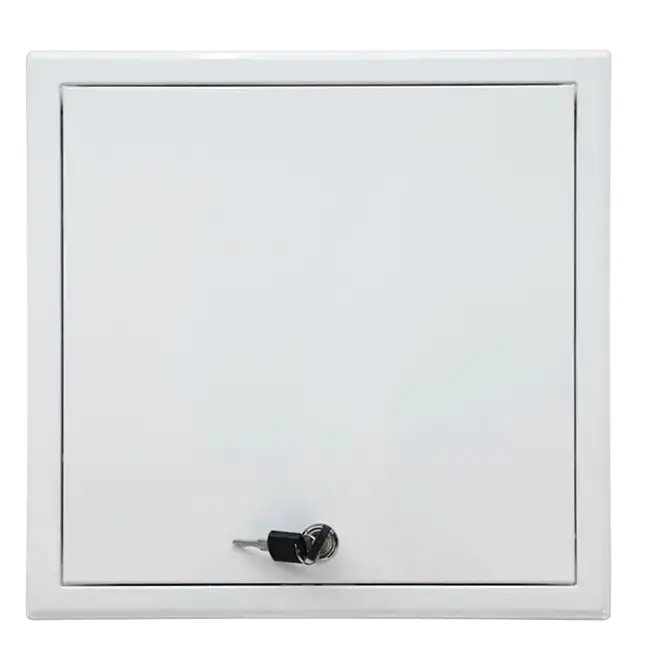

An prístupový panel robí svoju prácu len vtedy, ak skončí na správnom mieste. Panel s vynikajúcim hardvérom a perfektnou zarovnanou povrchovou úpravou je stále problémom, ak je nainštalovaný šesť palcov od ventilu, ktorému má slúžiť, alebo ak pred ním mesiac po odovzdaní skončí priskrutkovaná pevná policová jednotka. Umiestnenie je problémom koordinácie rovnako ako problémom výberu produktu – a zvyčajne sa o ňom rozhoduje dlho pred objednaním samotného panelu.
Tento článok sa zaoberá tým, ako by sa malo plánovať umiestnenie prístupového panela počas komerčnej výstavby, čo je potrebné skontrolovať pred uzavretím stien a stropov a ako rozhodnutia o umiestnení ovplyvňujú tímy údržby, keď sa budova používa.
1. Umiestnenie začína vo fáze plánovania — pred zatvorením stien a stropov
Umiestnenie prístupových panelov by sa malo získať priamo z výkresov MEP (mechanické, elektrické, inštalatérske), nie je potrebné rozhodnúť na mieste. Po zavesení sadrokartónu, osadení stropných dlaždíc alebo dokončení dlaždíc je premiestnenie alebo pridanie panelu oveľa drahšie a rušivé, ako keď ho správne špecifikujete na prvýkrát.
To je dôvod, prečo umiestnenie prístupového panela funguje najlepšie ako koordinované rozhodnutie medzi generálnym dodávateľom, príslušnými subdodávateľmi poslancov EP a architektom alebo projektantom záznamov – a nie ako niečo, čo je ponechané podľa toho, ktorý odbor uzatvára stenu ako posledný. Na projektoch, kde k tejto koordinácii dochádza neskoro, je bežné vidieť panely pridané ako dodatočný nápad na mieste, ktoré je technicky dostupné, ale v skutočnosti nie je vhodné pre zariadenie za ním.
2. Logika umiestnenia sa líši podľa typu systému
Kam musí panel smerovať – a aký veľký musí byť – závisí od toho, čo obsluhuje:
- Systémy HVAC: Panely sú zvyčajne umiestnené v blízkosti klapiek, požiarnych/dymových klapiek a prístupových bodov k cievke, ktoré sú dimenzované tak, aby umožnili technikovi dosiahnuť a opraviť komponent, nielen ho zahliadnuť.
- Inštalatérstvo: Panely sú umiestnené na uzatváracích ventiloch, čistiacich prostriedkoch a na miestach, kde inštalatér potrebuje vizuálny aj praktický prístup, niekedy s nástrojmi.
- Elektrické: Spojovacie skrinky, nízkonapäťové zariadenia a podobné komponenty potrebujú panely dimenzované a umiestnené tak, aby elektrikár mohol pracovať bez odstraňovania okolitých povrchových úprav.
- Protipožiarna ochrana: Ovládacie ventily postrekovačov a súvisiace komponenty požiarneho poplachu zvyčajne vyžadujú umiestnenie panela, ktorý umožňuje rýchly a ničím nerušený prístup v prípade núdze, nielen bežný prístup.
Každý z týchto systémov má iné očakávania týkajúce sa toho, koľko voľného a manévrovacieho priestoru technik potrebuje pred panelom – čo je detail, ktorý stojí za to potvrdiť príslušným odborom, a nie predpokladať, že jediné prístupové riešenie vyhovuje každému systému.
3. Technické úvahy o tom, kde bude panel zasadať
Skutočné rozhodnutie o umiestnení ovplyvňuje niekoľko praktických faktorov:
- Voľný priestor pred panelom. Priestor priamo pred panelom musí zostať použiteľný – dostatok priestoru na to, aby osoba mohla otvoriť dvere, siahnuť dnu a pracovať bez toho, aby mu v ceste bránilo niečo ako vedenie potrubia, konštrukčný prvok alebo vstavaný upínací prvok.
- Výška a dosah. Panely obsluhujúce zariadenia, ktoré vyžadujú pravidelnú ručnú obsluhu (ventily, klapky), sú vo všeobecnosti umiestnené vo výške, ktorá je ľahko dosiahnuteľná bez rebríka pre bežné úlohy, zatiaľ čo panely pre menej častý prístup môžu byť umiestnené vyššie.
- Montáž na stenu vs. Panely namontované na strope musia brať do úvahy to, čo je nad stropnou mriežkou (potrubie, potrubie, postrekovacie potrubie), takže otvor je v skutočnosti zarovnaný s komponentom, ktorý má dosiahnuť. Nástenné panely musia počítať s rozstupom a blokovaním kolíkov.
- Dimenzovanie závisí od vybavenia, nie od zvyku. Panel musí byť dostatočne veľký, aby obsluhoval to, čo je za ním – ventil, ktorý občas potrebuje prístup k nástroju, vyžaduje väčší priestor ako spojovacia skrinka, ktorá sa otvára len zriedka. Poddimenzovanie panelu s cieľom ušetriť náklady alebo priestor na stene je jednou z najčastejších chýb pri umiestnení, pretože zvyčajne len presúva náklady na budúcu úpravu.
4. Koordinácia umiestnenia so všetkým ostatným v priestore
Umiestnenie prístupových panelov je potrebné skontrolovať v porovnaní s inými prvkami v rovnakej oblasti predtým, ako sa inštalácia zablokuje:
- Konštrukčné rámovanie, blokovanie a izolácia, ktoré môžu sedieť presne tam, kde bol panel plánovaný
- Hlavy postrekovačov, svietidlá a difúzory, ktoré by mohli skončiť príliš blízko otvoru panelu
- Vedenie potrubia, ktoré sa mení po počiatočnom návrhu, ktoré sa môže posunúť tam, kde tlmič alebo cievka skutočne končí
Tiež sa oplatí premýšľať dopredu, ako bude hotový priestor využitý. Panely umiestnené správne na výkresoch niekedy v praxi skončia zablokované — za pevnými policami, vstavanými skriňami, nápismi alebo zariadeniami, ktoré sa nainštalujú potom, čo je prístupový panel už v stene. Označenie plánovaného usporiadania nábytku a príslušenstva počas fázy koordinácie pomáha tomu zabrániť.
5. Kvalita inštalácie ovplyvňuje dlhodobú údržbu
Dokonca aj dobre umiestnený panel môže spôsobiť problémy, ak nie je nainštalovaný opatrne:
- Panel, ktorý nie je zasadený do štvorca alebo nie je správne utesnený na ráme, môže narušiť protipožiarne, akustické alebo vzduchotesné vlastnosti zostavy, v ktorej je inštalovaný – čo je najdôležitejšie pre protipožiarne steny a stropy.
- Orientácia pántov a smer otáčania dverí by mali dávať zmysel pre využitie priestoru, aby otvorené dvere neblokovali chodník ani nezasahovali do zariadenia.
- Zarovnaná, správne prírubová inštalácia zabraňuje malým medzerám a nerovným okrajom, ktoré majú tendenciu časom priťahovať poškodenie.
6. Rozhodnutia o umiestnení prechádzajú do udržiavacej fázy
Dobré umiestnenie sa vyplatí po dokončení stavby:
- Označovanie a číslovanie. Panely spojené so systémom označovania (zodpovedajúce výkresom alebo denníku správy budov) umožňujú pracovníkom údržby rýchlo nájsť správny prístupový bod namiesto otvárania niekoľkých panelov na nájdenie jedného ventilu alebo spojovacej skrinky.
- Dokumentácia skutočného vyhotovenia. Udržiavanie presných záznamov o umiestnení panelov – ideálne previazaných s MEP as-build – šetrí čas pri každom budúcom servisnom hovore, najmä v budovách, kde pôvodný inštalačný tím už dávno nie je preč.
- Rutinná kontrola. Závesy, západky a tesnenia sa oplatí pravidelne kontrolovať, pretože hardvér, ktorý sa často používa na paneloch s vysokou prevádzkou, sa opotrebováva rýchlejšie ako hardvér za panelmi, ktoré sa otvárajú len zriedka.
7. Bežné chyby pri umiestňovaní, ktorým sa oplatí vyhnúť
- Určenie veľkosti panelu na základe toho, čo vyzerá proporcionálne na stene, a nie toho, čo zariadenie za ním skutočne potrebuje
- Finalizácia umiestnení panelov pred potvrdením vedenia potrubia, potrubia alebo vedenia, čo vedie k panelom, ktoré míňajú svoj cieľ
- Ponechanie koordinácie panelov, kým nie sú už naplánované dokončenia, čo tlačí tímy ku kompromisom namiesto správneho umiestnenia
- Prehliadanie plánovaného nábytku, práce na skrinkách alebo usporiadania zariadení, ktoré nakoniec blokujú technicky dobre umiestnený panel
Získanie umiestnenia a výberu produktov v rovnakom čase
Umiestnenie a výber panelov sa dajú ľahšie spojiť ako oddelene. Projekt s niekoľkými neštandardnými otvormi – nadrozmerná cievka, nepárny blok ventilov, tesné mechanické naháňanie – často potrebuje panely vo veľkostiach, ktoré nezodpovedajú štandardnému katalógu, čo je miesto, kde sa práca s výrobcom, ktorý dokáže vyrobiť presné vlastné rozmery, stáva užitočnou a nie voliteľnou.
Spoločnosť Zhejiang Shunshi Intelligent Technology Co., Ltd. vyrába prístupové panely a súvisiaci stavebný hardvér od roku 2005 zo svojho závodu s certifikáciou ISO 9001 v čínskom meste Zhejiang, pričom dodáva oceľové, hliníkové a plastové prístupové panely – vrátane vlastných rozmerov a možností OEM/ODM – distribútorom a dodávateľom v 91 krajinách. Pre projekty, kde štandardné veľkosti nezodpovedajú tomu, čo je skutočne prístupné, kontaktujte Shunshi spracovať požiadavky na veľkosť a umiestnenie pred zatvorením stien.
