Kruhové oceľové prístupové panely: dimenzovanie, inštalácia a výber pre špecifikátory

Väčšina údržbových otvorov je štvorcových, ale dutiny za nimi nie sú. Kanály sledujú okrúhle cesty, betónové dosky majú jadro v kruhoch a mnoho miestností má zakrivené povrchy stien, na ktoré obdĺžnikový panel jednoducho nesedí. A kruhový oceľový prístupový panel je priamou odpoveďou na tento nesúlad geometrie. Poskytuje čistý, utesnený otvor, ktorý možno otvoriť a zatvárať bez narušenia okolitého stropu alebo steny. Skutočným rozhodnutím o kúpe nie je samotný tvar, ale priemer, konštrukcia rámu, typ západky a spôsob utesnenia panelu s okolitým povrchom. Pomýliť sa v týchto štyroch detailoch zvyčajne znamená druhý výlet na miesto, nefunkčný otvor alebo viditeľnú medzeru, ktorú je potrebné opraviť.

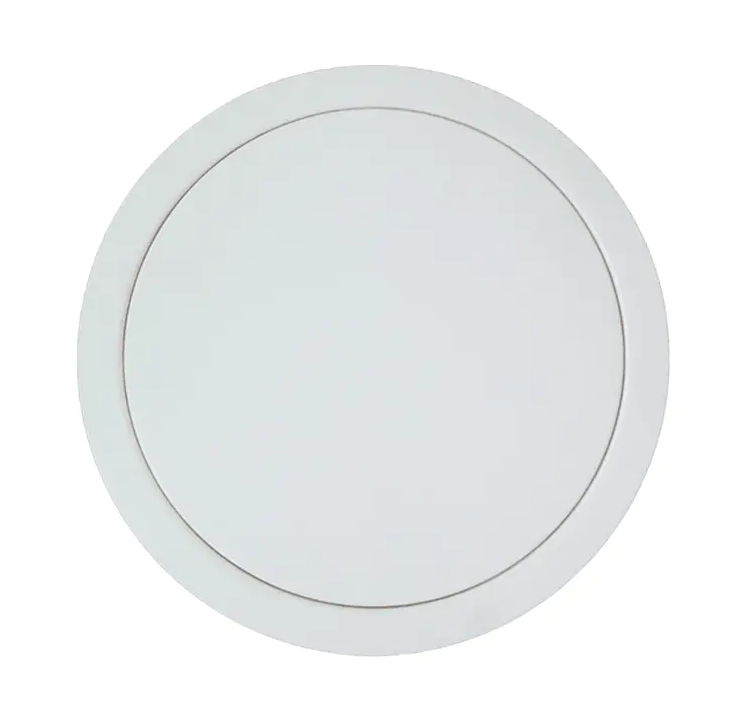

Kruhový oceľový prístupový panel na údržbu stropu a sadrokartónu Tento okrúhly panel je zarovnaný s kruhovými kanálmi a otvormi, čím sa zníži práca pri prechode. Prášková povrchová úprava a tesniace pásiky zaisťujú čistý a utesnený otvor. Zobraziť produkt →

Prečo špecifikovať kruhový oceľový panel namiesto obdĺžnikového

Kruhový otvor rovnomerne rozloží zaťaženie po svojom obvode, čím sa čisté koncentrácie napätia, ktoré vznikajú v 90-stupňových rohoch pravouhlého výrezu. V strope to znamená, že panel s menšou pravdepodobnosťou spôsobí vlasové trhliny v sadrokartónovej doske, keď sa budova usadí. V kryte potrubia alebo potrubia s okrúhlym panelom sa odstráni množstvo potrebných potrebných prác, pretože sa prirodzene vyrovná s kruhovým vedením, ku ktorému má mať prístup.

Rozsah použitia presahuje stropy. v službách náchylné na koróziu pivníc, ventilové boxy v továrňach a odpadové potrubie za stenami využívajúce kruhový prístupový bod, ktorý možno utesniť tesnením. Okrúhla geometria tiež maľovanie maľovanie a omietanie, pretože rezná hrana nemá uhol na prípravu.

Výhoda ocele

Oceľ je predvolená voľba materiálu, keď panel pokračuje opakovanému fyzickému kontaktu. Oceľové dvere valcované za studena si držia svoj tvar lepšie ako mäkká zliatina a dôslednejšie držia skrutky. Prášková alebo galvanizovaná povrchová úprava chráni oceľ vo vlhkom a prašnom prostredí, ktoré sa nachádza v prevádzkach, pivniciach a inžinierskych šachtách. Pre mimoriadne ťažké použitie a vysokovýkonný pozinkovaný prístupový panel pridáva hrúbku dverí a zosilnený rám, ktorý odoláva deformácii pri zaťažení.

Vysokovýkonný prístupový panel z pozinkovanej ocele pre náročné prostredie Tento panel je vyrobený z 2 mm galvanizovanej ocele a odolnej korózii a deformácii, vďaka čomu je vhodný na častý prístup do výrobných priestorov, pivníc a šácht. Zobraziť produkt →

Kľúčové špecifikácie na overenie pred objednávkou

Kruhový prístupový panel definujú tri hodnoty: nominálny priemer, štýl rámu a typ západky. Menovitý priemer je veľkosť panelu udávaná priemer, zatiaľ čo hrubý priemer, ktorý vyrežete v okolitom substráte, je zvyčajne o niečo väčší. Vždy si radšej overte odporúčané rozmery otvárania, než aby ste dôverovali samotnému štítku. V tomto je k užitočnej referencii Sprievodca veľkosťou a rozmermi prístupového panelu .

Tabuľka vykazuje typické kotviace teleso, ale skutočná tolerancia hrubého otvorenia je detail špecifikácie. Korálkový rám skrýva širší strih, zatiaľ čo zarovnaný rám vyžaduje čistejší okraj a presnejší otvor. Ak je hrubý otvor príliš veľký, rám nebude sedieť v jednej rovine a západka sa môže zablokovať. Ak je hrubý otvor príliš malý, okraj rámu nebude zakrytý a zostane viditeľná medzera. Ak pracujete so sadrokartónom alebo omietkou, prečítajte si odporúčaný postup prípravy v tomto návod na inštaláciu sady a omietky pred rezaním.

Rozhodnutia o rámci, prichytenie a dokončenie, ktoré ovplyvňujú výkon

Štýly rámov

Rám určuje, ako rýchlo zmizne panel na povrchu. Lisovaný alebo rám pokrývajúci okraj rezu vo väčšine stropných aplikácií a je tolerantný k mierne nepravidelným rezom. Zapustený rám poskytuje takmer zarovnanú povrchovú úpravu sadrokartónu, vyžaduje si však starostlivejšie rámovanie a konečnú úpravu. Znižuje tiež dôležité kov, čo je dôležité v nemocniciach a hoteloch, kde musí povrchová úprava vyzerať súvisle. Rám namontovaný na povrch je rýchlou možnosťou dodatočného vybavenia, hoci vyčnieva ďalej od steny a je menej vhodný, kde záleží na estetike.

Typy západiek

Výber západky riadi, kto môže ľahko pristupovať do priestoru. Tlačné západky sú ideálne pre bežnú údržbu, kde nie je potrebný žiadny kľúč. Dobre fungujú aj na stropných paneloch, ktoré otvárajú zospodu pomocou háčika alebo podložky. Kľúčové zámky chránia verejné priestory, ako sú hotely, nemocnice a nákupné centrá. Rozpočtové zámky sú pre občasnú kontrolu potrubia, ale neponúkajú kontrolu bezpečnosti. V prípade kruhových panelov sú niektoré návrhy západiek obmedzených zakrivením dverí, preto si pred dokončením špecifikácií overte možnosti západky produktu.

Povrchová úprava

Oceľ s práškovým nástrekom je štandardom pre nové panely a je dodávaná v širokej škále farieb. Tam, kde je vlhkosť, je vhodnejšia pozinkovaná alebo pozinkovaná oceľ. V aplikáciách s kontrolou dymu alebo ohňom musí povrchová úprava testovanej konfigurácie systému, pretože neschválený náter môže ovplyvniť výkon panelu pri zahrievaní.

Protipožiarne kruhové panely: čo nájdete

Protipožiarny kruhový oceľový panel je legitímna špecifikácia, ale musí byť testovaný ako kruhový panel. Nemali by ste brať do úvahy požiarne hodnotenie pre obdĺžnikový panel a predpokladať, že rovnaké hodnotenie platí pre okrúhly výrobok. Vyžiadajte si protokol o požiarnej skúške, poznamenajte si zostavu steny alebo stropu, v ktorej bol testovaný, a dobrý testovaný priemer. Ak je v protokole o skúške iba 300 mm a potrebujete uvedených 450 mm, certifikát nemusí vzťahovať na vašu veľkosť.

V zdravotníckych a hotelových projektoch sa často vyžaduje protipožiarne prístupové panely v stenách chodieb a stropoch šácht. Protipožiarny oceľový panel s a protipožiarny oceľový prístupový panel je vo všeobecnosti skonštruovaný s ohňovzdornou doskou, ťažším rámom a západkou, ktorá zostáva zatvorená pod tlakom. Ak váš projekt vyžaduje špecifický požiarny výkon, špecifikujte skúšobnú normu a nespoliehajte sa na všeobecný popis produktu. Požiarne kódy často potrebujú jasný znak označiť hodnotenie panelu, preto si naplánujte nálepku alebo malú plaketu.

Protipožiarny prístupový panel pre nástenné a stropné aplikácie Tento panel, navrhnutý s 5 mm pozinkovaným rámom a pružinovou západkou, spĺňa požiadavky na požiarnu bezpečnosť v chodbách a šachtách, čo si vyžaduje správnu inštaláciu a jasné označenie. Zobraziť produkt →

Inštalácia do sadrokartónu, omietky a zavesených stropov

Správna inštalácia je to, čo oddeľuje funkčný prístupový panel od opakujúceho sa problému. Postup je jednoduchý:

1. Označte stred otvoru a priemer na substrát.
2. Vyrežte otvor dierovou pílkou alebo kotúčom, ktorý zodpovedá priemeru panelu.
3. stačí voľné miesto a kontrola, či je otvor voľný.
4. Vložte rám panelu a skontrolujte úroveň a olovnicu.
5. Pripevnite rám k podkladu pomocou dodaných otvorov na skrutky.
6. Utesnite obvod schváleným tmelom, ak priestor vyžaduje vzduchotesnosť alebo kontrolu vlhkosti.
7. Pred dokončením povrchovej úpravy otestujte dvere, západku a záves.

Na každom kroku záleží. Príliš tesné upevnenie môže deformovať tenký oceľový rám; voľné listy hrajú vo dverách príliš. V zavesených stropoch na pevnú pevnú podperu za panel. Samotná stropná doska neunesie hmotnosť oceľového panelu a panela, ktorý je iba priskrutkovaný na dlaždice, sa v priebehu niekoľkých mesiacov prehne a zle zarovná. Tento krok je bežne prehliadaný, aj keď je to desať, ktorý najčastejšie spôsobuje uplatnenie záruky.

Ak je panel vystavený vode alebo kondenzácii, nie je schválený tmel okolo okraja rámu. To zabraňuje vniknutiu vlhkého vzduchu do dutiny a chráni oceľ pred koróziou. Panely v sanitárnych priestoroch tiež profitujú z tesnenia s uzavretými bunkami na dverách, ktoré znižujú únik vzduchu a zachovávajú pachy.

Úvahy o obstarávaní pre veľkoobchodníkov a špecifikátorov

Keď získavate kruhové oceľové prístupové panely pre projekt alebo distribučný inventár, prečítajte si nasledujúce podrobnosti:

• Špecifikácia materiálu: oceľ valcovaná za studenú, pozinkovaná oceľ alebo nehrdzavejúca oceľ.
• Hrúbka dverí: 1,0 mm je štandardná; 1,2 mm je ťažká.
• Povlak: prášková farba, zinkovanie alebo holá oceľ.
• Typ západky a konfigurácia závesu vrátane smeru otvárania.
• Kompatibilný podklad: sadrokartón, omietka, murivo alebo zavesený strop.
• Minimálne množstvo objednávok, dodacia lehota a akceptované tolerancie.

Získanie týchto údajov do písomnej špecifikácie umožňuje porovnávať cenové ponuky na rovnakom základe. Pre veľkoobchodných zákazníkov si vyžiadajte pred zadaním objednávky kontajnerajte fyzické vzorky. Skontrolujte zvarový šev na otvor, dvakrát zatvorte a otvorte dvere a porovnajte uvedené hrubé rozmery otvoru so skutočným panelom. Továreň, ktorá publikuje jasný štandard kontroly kvality, sa ľahšie berie na zodpovednosť ako tá, ktorá posiela iba katalóg.

Ak si projekt vyžaduje vlastný priemer, pred vykonaním merania rozsahu nástrojov výrobcu. Továreň so zavedenou líniou kruhových panelov zvyčajne dosiahne priemer s relatívne krátkou dobou. Ak je to pravdepodobne potrebné, požiadajte o minimálne množstvo objednávok, pretože náklady môžu byť rozdelené do celej objednávky.

Najlepší kruhový oceľový prístupový panel nie je ten s najväčším priemerom alebo najprepracovanejšou západkou. Je to ten, ktorý zodpovedá otvor, ktorý máte, materiál, do ktorého rezáte, a ľuďom, ktorí ho budú používať. Overte si testovanie požiarnej odolnosti, dostatočnej rezné rozmery a objednajte si seriózne dvere, ktoré si po odovzdaní budovy udržia svoj tvar.
