KOMPLETNÝ A UŽITOČNÝ SPRIEVODCA TYPMI PRÍSTUPOVÝCH PANELOV A KROKOV INŠTALÁCIE

Čo je to prístupový panel sadrokartónu a prečo na tom záleží?

Prístupový panel sadrokartónu sú odnímateľné alebo sklopné dvierka inštalované v jednej rovine so sadrokartónovou stenou alebo stropom a poskytujú servisný otvor na dosiahnutie vodovodných uzáverov, elektrických rozvodných skríň, tlmičov HVAC alebo konštrukčných komponentov bez toho, aby ste zakaždým prerezali hotovú sadrokartónovú dosku. Výber správneho typu panela a jeho správna inštalácia pri prvej inštalácii šetrí hodiny práce pri opravách a zabraňuje nákladnému poškodeniu sadrokartónu pri každom budúcom servisnom zásahu.

Podľa odhadov odvetvia zle umiestnené alebo nesprávne veľkosti prístupový panel pridáva v priemere 2–4 hodiny sanačných prác na servisnú návštevu. Táto príručka pokrýva všetky hlavné kategórie panelov, kritické pravidlá pre dimenzovanie a rámovanie a kompletný návod na inštaláciu, aby to dodávatelia a kutilovia mohli mať raz správne.

Hlavné typy sadrokartónových prístupových panelov

Pochopenie toho, ktorý typ panela vyhovuje vášmu projektu, je tým najdôležitejším rozhodnutím. Nesprávny výber vedie k medzerám, chrasteniu, chybám kódu alebo panelom, ktoré sa jednoducho nedajú otvoriť v tesných priestoroch.

Štandardné sadrokartónové prírubové panely

Toto sú najbežnejšie obytné panely. Kovový alebo plastový rám s prírubou pre sadrokartónové dosky je vsadený do orámovaného hrubého otvoru a samotné dvere prijímajú vložku sadrokartónu, takže panel hladko zapadne do okolitej steny. Typické veľkosti sa pohybujú od 6 × 6 palcov až po 24 × 24 palcov. Najlepšie sa hodia na steny a stropy, ktoré sú po inštalácii natreté a vytvárajú takmer neviditeľný povrch.

Zapustené prístupové panely (skrutkovač-západka)

Zapustené panely majú pevné kovové alebo plastové dvierka, ktoré sú presne v jednej rovine s povrchom steny. Štvrťotáčková západka skrutkovača drží dvierka zatvorené. Tieto sú bežné v komerčných budovách, technických miestnostiach a mechanických priestoroch, kde je neviditeľná povrchová úprava menej dôležitá ako rýchly vstup dostupný pre nástroje. Štandardné komerčné veľkosti zahŕňajú 12×12, 14×14 a 16×16 palcov , hoci vlastné veľkosti sú široko dostupné.

Protipožiarne prístupové panely

Vyžaduje sa podľa zákona vždy, keď prístupový otvor prenikne cez odolnú stenu alebo stropnú zostavu – napríklad 1-hodinovú alebo 2-hodinovú chodbovú stenu v budove s viacerými rodinami alebo komerčnú budovu. Tieto panely majú označenie UL (napríklad UL 10B alebo UL 10C) a zvyčajne používajú 20-gauge alebo ťažšiu oceľovú konštrukciu s intumescentnými tesneniami. Používanie nehodnoteného panelu v protipožiarnej zostave je porušením kódexu, ktoré môže mať za následok neúspešné kontroly a vystavenie zodpovednosti.

Izolované prístupové panely

Používa sa vo vonkajších stenách, podkrovných prielezoch a stropoch s plazivými priestormi, kde záleží na tepelnom výkone. Izolované jadro (zvyčajne tuhý polyizokyanurát alebo EPS pena) je prilepené k dvernému panelu. Kvalitné izolované panely dosahujú hodnoty R medzi R-10 a R-20 pomáha udržiavať integritu plášťa budovy. Hľadajte panely s priebežným tesnením po obvode, aby ste zabránili infiltrácii vzduchu.

Omietkové panely (Mud-In).

Navrhnuté pre dyhované omietky alebo povrchové úpravy povrchovou vrstvou, namiesto lepených sadrokartónových dosiek. Rám má širšiu vratnú nohu, ktorá funguje ako omietkový poter. Po omietnutí len jemná vlasová línia odhalí obvod panelu. Sú tou správnou voľbou pre historické renovačné projekty, ktoré využívajú mokré omietkové systémy.

Systémy odnímateľných panelov

V niektorých aplikáciách – najmä nad zníženými stropmi alebo v mechanických drážkach – je výhodný úplne odnímateľný panel bez pántov. Tieto panely prichytia alebo trením zapadnú do rámu a možno ich úplne zdvihnúť, čo umožňuje, aby cez otvor prešli veľké zariadenia alebo potrubia. Sú bežné v priemyselnej a pohostinskej výstavbe.

Uzamknutie prístupových panelov

V prípade panelov vo verejne prístupných priestoroch s elektrickými panelmi, uzávermi plynu alebo citlivými ovládacími prvkami je do dverí integrovaná cylindrická vložka zámku alebo visiaci zámok. Väčšina stavebných predpisov vyžaduje uzamykacie panely pre elektrické kryty prístupné verejnosti. Možnosti cylindrických zámkov zahŕňajú štandardné kľúčové alebo výmenné jadrá Best/Falcon pre systémy s hlavným kľúčom.

Veľkosť prístupového panela a požiadavky na rámovanie

Správna veľkosť hrubého otvoru a pevné orámovanie sú nemenné. Panel, ktorý sedí v poddimenzovanom alebo neštvorcovom ráme, sa nikdy nezatvorí naplocho ani správne netesní.

Ako určiť správnu veľkosť panela

Prístupový otvor musí byť dostatočne veľký na to, aby sa rameno osoby – alebo ideálne horná časť tela osoby – dostalo do najhlbšieho použiteľného komponentu. Ako praktické pravidlo:

• Prístup k ventilu alebo uzáveru (jeden ventil): Minimálne 12 × 12 palcov
• Prístup k elektrickej rozvodnej skrinke: Minimálne 14 × 14 palcov za NEC 314,29
• Čistenie vodovodného potrubia alebo prístup k pasci: Minimálne 18 × 18 palcov
• Vstup celým telom (poklop do priestoru na plazenie): Minimálne 22 × 30 palcov za IRC R408,4

Vždy si overte zmeny miestneho kódexu, pretože niektoré jurisdikcie vyžadujú väčšie minimálne rozmery.

Rámovanie hrubého otvoru

Hrubý otvor musí byť orámovaný zdvojenými záhlaviami a prahovými doskami, ak spadá medzi dva čapy, alebo ochrnutými čapy a blokovaním, ak prerušuje jeden priestor čapu. Hrubý otvor by mal byť o ¼ palca až ½ palca väčší ako uvedený rozmer hrubého otvoru panelu na každej strane, aby sa umožnilo nastavenie úrovne a olovnice. Na každom prvku rámu použite úroveň a štvorec – panelový rám inštalovaný mimo olovnice dokonca o 1/8 palca sa pri zatváraní zaviaže.

Úvahy o rozmiestnení svorníkov a nosníkov

Štandardné 16-palcové stredové rámovanie pojme panely až do šírky 14 palcov bez dodatočného rámovania. Pre 24-palcové stredové rámovanie sa panely so šírkou až 22 palcov zmestia do jednej pozície. Akýkoľvek panel širší ako jedna pozícia vyžaduje zdvojené rámové prvky na každej strane na udržanie konštrukčnej integrity steny.

Nástroje a materiály potrebné na inštaláciu

Zhromažďovanie všetkého pred začatím práce zabraňuje cestám do železiarstva počas práce a umožňuje efektívny pohyb práce.

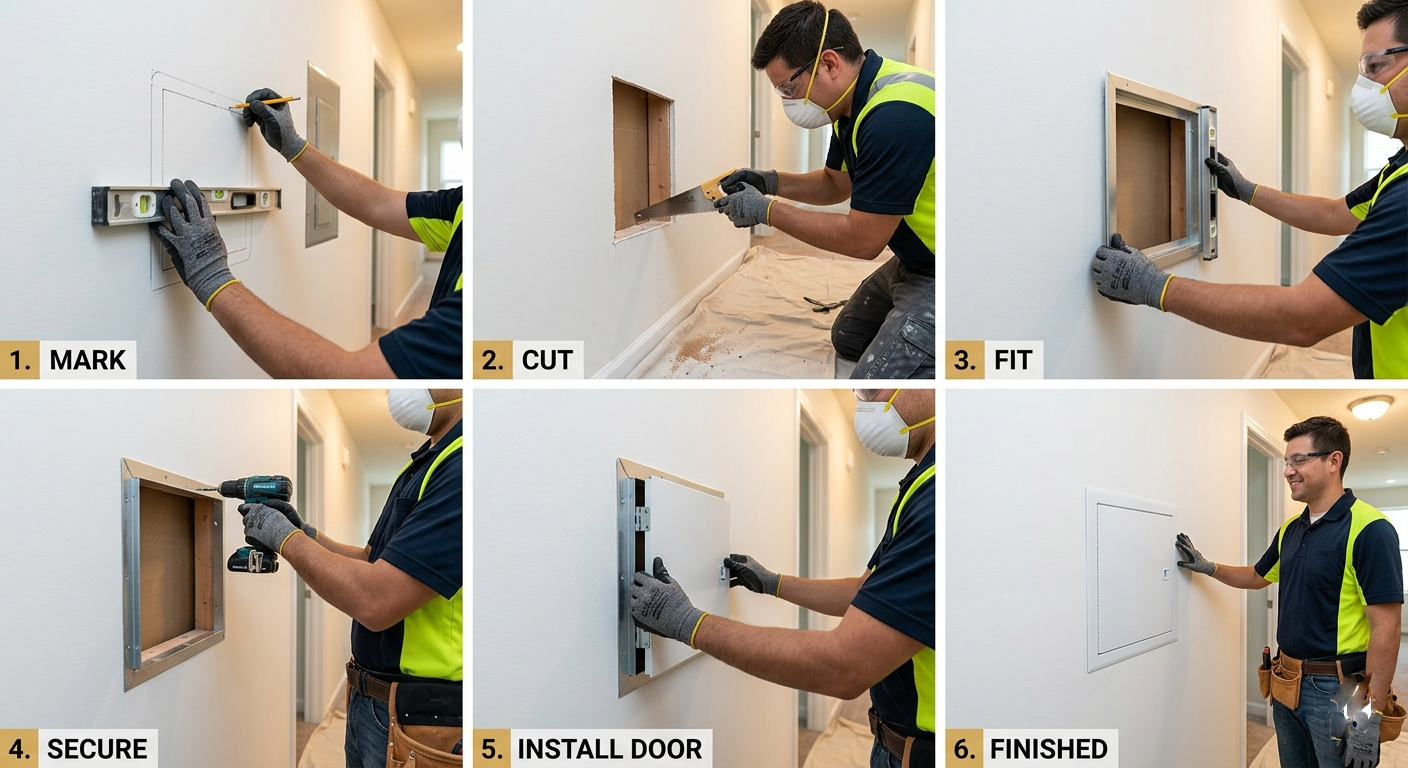

Inštalácia prístupového panela sadrokartónu krok za krokom

Postupujte podľa týchto krokov v poradí. Preskakovanie dopredu – najmä pri rozložení a orámovaní – je hlavnou príčinou nesprávne zarovnaných panelov a spätných volaní.

Krok 1: Nájdite Utilities a označte otvorenie

Použite vyhľadávač kolíkov a bezkontaktný tester napätia, aby ste potvrdili, že cez plánovanú zónu rezu neprechádzajú žiadne živé vodiče, potrubia alebo kanály. Označte stred cieľového komponentu, potom rozložte hrubé rozmery otvoru ceruzkou a orámovacím štvorcom. Pred rezaním dvakrát skontrolujte merania. Rezanie vodičov pod napätím alebo medených prívodných vedení je nebezpečné a drahé.

Krok 2: Zarámujte otvor

Ak otvor spadá do existujúceho stĺpika, najskôr vyrežte sadrokartón v tomto poli (nahradíte ho panelom). Nainštalujte horizontálne blokovanie - zvyčajne 2 × 4 rezivo - v hornej a dolnej časti zamýšľaného otvoru, pribité alebo priskrutkované medzi bočné kolíky. Ak panel presahuje viac ako jednu šachtu pre čap, pridajte kráľovský čap a čap orezávača na každú stranu a nainštalujte zdvojené záhlavia hore a dole. Všetky prvky rámu musia byť v jednej rovine s čelnou stranou existujúcich čapov takže rám panelu sedí rovno.

Krok 3: Odrežte sadrokartón

Narežte sadrokartón pozdĺž línií rozloženia pomocou pomocného noža a potom ho prerežte pílkou alebo oscilačným nástrojom. Čepeľ držte tesne pri ráme, aby sa vytvoril čistý, podopretý okraj. Odstráňte odrezaný kus. Ak okraj sadrokartónu po stranách otvoru nie je podopretý (žiadny kolík za ním), pridajte podporný blok 2×4, aby sa rám panelu dal do čoho upevniť.

Krok 4: Nastavte rám panelu

Zasuňte rám panelu do otvoru. V prípade panelov s pätkovou prírubou bude príruba prekrývať povrch sadrokartónu o ¾ palca na všetkých stranách. Skontrolujte, či je rám vyrovnaný a olovnicový – v prípade potreby upravte podložky. Pripevnite rám cez jeho predvŕtané otvory do rámu pomocou dodaných skrutiek alebo 1-5/8-palcové skrutky do sadrokartónu v maximálne 8-palcových intervaloch . Skrutky na plastových rámoch príliš neuťahujte, pretože by sa rám prehýbal a dvierka by sa nedali zatvoriť.

Krok 5: Páska a dokončenie (panely s obrubou)

Naneste tenkú vrstvu univerzálnej škárovacej hmoty na obrubu lemu, pričom do každého rohu vložte sieťovú pásku. Preložte zmes 6–8 palcov za okraj príruby, aby ste dosiahli neviditeľný prechod. Naneste druhú vrstvu po úplnom zaschnutí prvej (zvyčajne 24 hodín). Pred základným náterom jemne obrúste zrnitosťou 120. Tri tenké vrstvy vždy poskytujú plochejší výsledok ako jedna hrubá vrstva.

Krok 6: Namažte, natrite a nainštalujte vložku dverí

Natrite hotovú sadrokartónovú dosku a oblasť príruby základným náterom na sadrokartón PVA pred lakovaním. V prípade panelov s dvierkami s vložkou sadrokartónu odrežte kus ½-palcovej sadrokartónovej dosky tak, aby sa zmestil do výklenku rámu dverí, zaistite ho dodanými sponami alebo lepidlom a dokončite povrch vložky tak, aby zodpovedal stene. Zaveste dvere na pánty alebo ich vložte do rámu a otestujte, či západka funguje hladko. Čelo dverí by malo sedieť do 1/16 palca od povrchu okolitej steny —je viditeľná ďalšia medzera a znamená chybu orámovania alebo inštalácie.

Inštalácia protipožiarneho panelu: Dodatočné požiadavky na kód

Inštalácia protipožiarneho prístupového panela zahŕňa ďalšie kroky nad rámec štandardnej inštalácie. Ak sa presne neriadia inštalačnými pokynmi UL, ruší sa zoznam a požiarna odolnosť celej zostavy steny.

• Používajte iba typ a množstvo spojovacích prvkov špecifikované v pokynoch na inštaláciu produktu UL – náhrady nie sú povolené.
• Naneste napučiavajúci tmel alebo protipožiarny tmel po celom obvode rámu, kde sa dotýka sadrokartónu, podľa pokynov v zozname.
• Nerežte dvierka ani rám panela – akákoľvek úprava poľa ruší zoznam.
• Označte panel číslom zoznamu UL a triedou požiarnej odolnosti, ak to vyžaduje miestny kód.
• Zdokumentujte inštaláciu panela (model, číslo UL, umiestnenie) pre záznam o požiarnej odolnosti budovy.

Väčšina jurisdikcií sa riadi sekciou IBC 716 pre protipožiarne prístupové panely. Pred inštaláciou do dimenzovanej zostavy si to vždy overte u autority s jurisdikciou (AHJ).

Bežné chyby pri inštalácii a ako sa im vyhnúť

Výber medzi kovovými a plastovými panelovými rámami

Oba materiály fungujú dobre pri správnej aplikácii. Rozhodnutie závisí od zaťaženia, prostredia a požiadaviek na kvalitu povrchovej úpravy.

Oceľové a pozinkované kovové rámy

Oceľové rámy sú profesionálnym štandardom pre komerčné, požiarne a vysoko frekventované aplikácie. 16-gauge oceľ valcovaná za studena zvláda náhodné nárazy bez ohýbania. Pozinkované alebo práškovo lakované povrchy odolávajú korózii vo vlhkom prostredí, napríklad za stenami sprchy alebo v mechanických priestoroch. Kovové rámy tiež spoľahlivejšie prijímajú kotvy do sadrokartónu, ak nesúososť rámu vyžaduje kotviaci bod.

Plastové (ABS) rámy

ABS plastové panely sú ľahšie, lacnejšie a nehrdzavejú, vďaka čomu sú vhodné pre obytné aplikácie s vysokou vlhkosťou, ako sú kúpeľne a práčovne. Nie sú vhodné pre protipožiarne zostavy alebo stropy väčšie ako 12 × 12 palcov kvôli nižšej tuhosti konštrukcie. Plastové rámy sú jednoduchšie na inštaláciu jednou osobou, pretože vážia podstatne menej ako ekvivalentné oceľové panely.

Špecifiká stropného prístupového panela

Stropné inštalácie sa riadia rovnakými základnými krokmi ako nástenné panely, ale prinášajú jedinečné výzvy: gravitácia pracuje proti vám a panel musí spoľahlivo niesť svoju vlastnú hmotnosť po celé desaťročia.

• Vždy používajte mechanizmus dorazu pántov na stropných paneloch, aby sa dvere neotvorili o viac ako 90 stupňov a nenamáhali pánty.
• Pre panely väčšie ako 16 × 16 palcov v stropoch použite oceľový rám určený pre stropné použitie – plastové rámy nie sú vhodné.
• Nainštalujte súvislý pás akustického tmelu medzi rám panelu a sadrokartónový strop pre panely v zostavách so zvukovou odolnosťou.
• Na panely väčšie ako 14 × 14 palcov použite dvoch ľudí – jeden na držanie, jeden na upevnenie.
• Pre vstupné poklopy do podkrovia vyžaduje IRC minimum Izolačná hodnota R-30 nad poklopom v klimatických zónach 3 a vyššie.

Údržba a dlhodobá starostlivosť

Správne nainštalovaný sadrokartónový prístupový panel vyžaduje minimálnu údržbu, ale rýchla ročná kontrola zabráni tomu, aby sa z malých problémov stali drahé problémy.

• Každoročne kontrolujte čapy pántov a západkové mechanizmy; naneste kvapku strojového oleja, ak sú pánty tuhé.
• Skontrolujte obvodové tesnenie na izolovaných a protipožiarnych paneloch, či nemá praskliny alebo stratu kompresie; vymeňte napučiavacie alebo penové tesnenia každých 10 rokov alebo pri viditeľnej degradácii.
• Po každom premaľovaní miestnosti natrite čelo dverí farbou okolitej steny, aby ste zachovali hladký vzhľad.
• Nikdy nenatierajte zatvorený panel. Ak sú dvierka náhodne natreté na ráme, použite nôž na narysovanie čiary farby pred zatlačením západky.
• Po akýchkoľvek inštalatérskych alebo elektrických prácach za panelom skontrolujte, či sa dvierka stále zatvárajú v rovine a že západka dobre zapadla, a až potom označte úlohu za dokončenú.

Rýchly prehľad: Výber typu panelu podľa aplikácie
